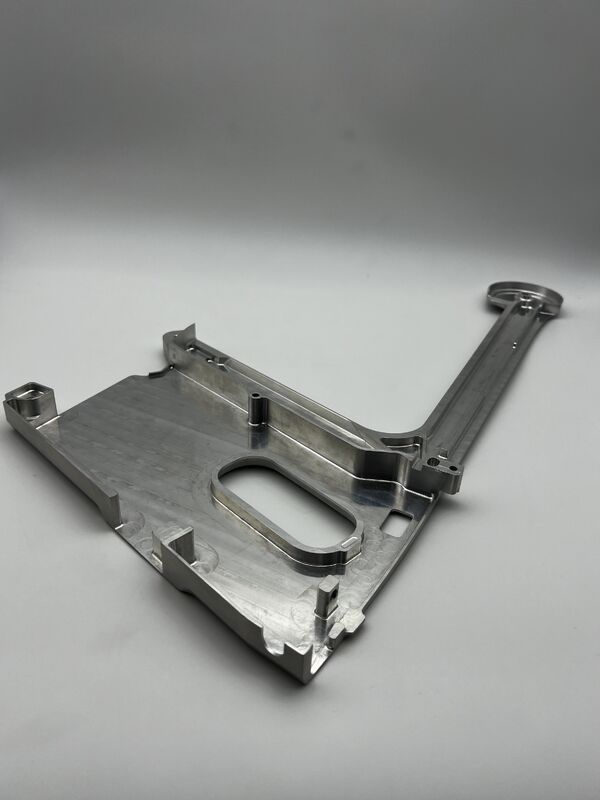

placa de base de alumínio em voga de longo comprimento integrada em forma de L

Esta placa de base de alumínio cantilever longa integrada em forma de L é um componente central de suporte de carga e referência de montagem personalizado paraequipamentos multiestações em linhas de produção automatizadas, módulos de longo curso para instrumentos de precisão e plataformas de montagem final de robôs industriais. Com estrutura integrada de plataforma principal e longo cantilever, serve como referência de montagem no interior do equipamento, desempenhando as funções de posicionamento preciso, suporte rígido e orientação linear para unidades de controle, atuadores e ferramentas finais. Ele se adapta perfeitamente às condições de trabalho de automação industrial com longo curso, alto paralelismo e alta carga, e é amplamente utilizado em cenários como linhas de testes automatizadas, estruturas de instrumentos de precisão e módulos de movimento multieixos, fornecendo referência de montagem rígida estável e confiável para equipamentos multiestações.

Material principal: Liga de alumínio 6061-T6 (material preferido para peças estruturais de equipamentos industriais, adaptando-se aos requisitos de alta resistência, leveza e rigidez cantilever longa desta peça)

Desempenho chave:

• Resistência à tração ≥310MPa, resistência ao escoamento ≥276MPa, com excelente resistência à flexão e resistência à fadiga, pode suportar cargas concentradas no final do longo cantilever
• A densidade é de apenas 2,7g/cm³, reduzindo bastante a carga inercial da extremidade móvel do equipamento, garantindo ao mesmo tempo rigidez estrutural, adaptando-se a condições de movimento de alta velocidade
• Resistência natural à corrosão, pode ser usada por um longo período sem revestimento adicional em ambientes convencionais de produção industrial, em total conformidade com os padrões de proteção ambiental RoHS e REACH
• Estabilidade dimensional extremamente forte, sem empenamento ou deformação durante o uso a longo prazo, garantindo a consistência da retilineidade do cantilever e da referência de montagem

Esta parte adotaFresamento CNC de precisão de alta velocidade com articulação de 5 eixosprocesso, cortando e formando integralmente a partir de uma barra de alumínio sólida, evitando completamente o perigo oculto da rigidez do cantilever causado pela soldagem/emenda.

• Processos principais: fresamento de precisão da superfície de referência da plataforma principal, formação integrada de cantilever longo, pós-processamento de posicionamento/furo de montagem de alta precisão, formação de contornos de formato especial e ranhuras de guia
• Processos auxiliares: chanframento de contorno de alto brilho, rebarbação, tratamento de escovação de superfície, garantindo ausência de arestas vivas e concentração de tensões
• Programação CNC completa, fixação única para completar o processamento completo, garantindo a consistência da retilineidade da plataforma principal e cantilever e tolerâncias geométricas dos furos de montagem

Precisão de usinagem:

• Tolerância dimensional: ± 0,015 mm, correspondendo estritamente à folga de montagem dos módulos do equipamento
• Tolerância geométrica: retilineidade do cantilever ≤0,02mm/500mm, coaxialidade do furo de montagem ≤0,02mm
• Rugosidade da superfície: Ra≤1,6μm, superfície de referência de montagem lisa e sem rebarbas, melhorando o ajuste da montagem

Requisitos de uso:

• Adapte-se a um ambiente de trabalho industrial convencional de -20 ℃ ~ 85 ℃, pode suportar carga concentrada ≥500N no final do cantilever e vibração de alta frequência
• Nenhuma deformação ou afrouxamento durante o uso a longo prazo, garantindo a precisão de posicionamento e estabilidade de operação dos módulos do equipamento
• Limpe a superfície de referência antes da instalação para evitar impurezas que afetem a precisão da instalação e a rigidez do cantilever

Com tratamento térmico, adotandotratamento em solução + envelhecimento artificial (estado T6)processo.

• Objetivo principal: eliminar o estresse interno do processamento, melhorar a resistência do material e a estabilidade dimensional, evitar empenamento e deformação do cantilever longo após o uso a longo prazo e garantir a consistência de retidão e referência de montagem a longo prazo.

Tratamento de escovação de cor natural, mantendo a textura metálica original da liga de alumínio.

• Vantagens do processo: melhora a resistência ao desgaste da superfície e a arranhões, otimiza a textura da aparência, aprimora a propriedade antiderrapante da superfície de referência de montagem, facilita o posicionamento da montagem dentro do equipamento, atende totalmente aos requisitos de proteção ambiental e pode ser usado diretamente sem revestimento adicional.

Implementar um sistema de controle de qualidade de ciclo fechado de processo completo, cumprindo rigorosamente os padrões de qualidade ISO9001:

• Entrada de matéria-prima: inspeção espectral de material para garantir que a composição da liga 6061-T6 e o ​​desempenho mecânico atendam aos padrões
• Processo de processamento: inspeção de tolerância 100% geométrica, com foco no monitoramento da retilineidade do cantilever e na precisão do furo de montagem
• Inspeção final do produto: inspeção de defeitos de aparência, inspeção dimensional completa, teste de retilineidade, relatório de inspeção rastreável para cada lote
• Pré-entrega: inspeção de limpeza para garantir que não haja lascas de ferro e impurezas na superfície de referência e nos furos roscados, atendendo aos requisitos de montagem de precisão
